成人涩涩小片视频日本,欧美性video播放,无套内射在线观看

日本塑膠模具鋼

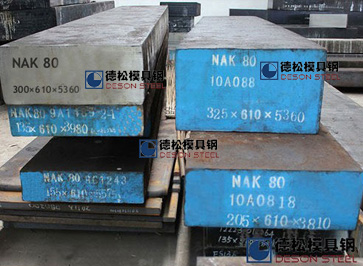

NAK80模具鋼

品牌：	JIS\|DAIDO
原產(chǎn)地：	日本
規(guī) 格：	詳見(jiàn)詳細(xì)信息欄
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	專利冶煉工藝
化學(xué)成分：	NAK80模具鋼成分欄
常規(guī)應(yīng)用：	注塑模具\|塑膠模具

詳細(xì)信息
鋼料規(guī)格
鋼料成分

NAK80模具鋼是鉄中添加了鎳Ni、鋁Al、銅Cu(德語(yǔ)Kupfer)的特殊鋼，由合金元素字頭取名為NAK，NAK80誕生于1980年，由誕生年份取名為NAK80，德松模具鋼材有限公司90年代在韶關(guān)設(shè)立公司時(shí)已經(jīng)引進(jìn)了NAK系列模具鋼，目前是東莞深圳公司的暢銷產(chǎn)品。NAK系列作為預(yù)硬40HRC級(jí)別的塑料模具鋼在日本本土也是銷量第一的。
NAK80塑膠模具鋼通過(guò)加硫使該鋼具有良好的可加工性、鏡面加工和放電加工性能，擁有出色的焊接性，NAK80在焊接部位硬度首先出現(xiàn)下降，焊接后經(jīng)500°C×5小時(shí)的時(shí)效處理和風(fēng)冷后，其硬度和熱影響區(qū)的硬度與基材的硬度相同。
德松模具鋼進(jìn)口日本大同的NAK80模具鋼經(jīng)氣體軟氮化后其表層硬度達(dá)750HV，可使你的模具或工件具備超長(zhǎng)使用壽命。大同NAK80塑膠模具鋼因?yàn)榻?jīng)過(guò)特殊熔煉技術(shù)生產(chǎn)而成，具有高純潔度、高穩(wěn)定性和優(yōu)異的加工性能，它不僅易于補(bǔ)焊、而且硬度均勻、拋光性良好、光潔度極佳，放電加工后進(jìn)行研磨加工非常容易，更適合表面咬花等優(yōu)特性。另外大同NAK80屬于預(yù)硬塑膠模具鋼，不需任何熱處理一樣能達(dá)到良好的拋光性和蝕花性能。因?yàn)镹AK80模具鋼含硫，所以在一般情況下大同NAK80塑膠模具鋼不得直接做EDM皮紋。NAK80材料是NAK55模具鋼（鏡面拋光、放電加工、韌性）的改善型材料，除了具備NAK55所有特性外，還具備良好的鏡面研磨性能和精致美觀的表面放電加工條件，可取代梨皮蝕紋，在使用場(chǎng)合上NAK80模具鋼更注重產(chǎn)品的透明性和鏡面研磨性。
模具的外側(cè)和內(nèi)側(cè)都承受著高負(fù)荷、因此在反復(fù)進(jìn)行成形的過(guò)程中、容易發(fā)生合模面磨損變形及成形面的磨損等。德松模具鋼引進(jìn)的NAK80鋼材剛好是預(yù)硬到40HRC的塑料模具鋼，耐磨損性出色、最適合用作大批量生產(chǎn)的注塑模具。另外由于NAK80模具鋼是時(shí)效硬化型鋼種，從表面到中心部硬度均勻、所以盡管硬度高達(dá)40HRC水平也比較容易進(jìn)行切削加工、從而使預(yù)硬鋼的極限硬度和易切削性達(dá)到了絕妙的平衡共存。
德松模具鋼鋼經(jīng)銷的NAK80模具鋼更容易切削，使精細(xì)加工成為現(xiàn)實(shí)。熔化后的樹(shù)脂材料、像鏡子一樣映現(xiàn)出模具成形面的形狀。因此、重視性能和美觀的塑料產(chǎn)品成形、需要采用施以精細(xì)加工的高精度和高質(zhì)量的模具。
NAK80模具鋼的切削性優(yōu)異、可施以精細(xì)的刻模加工。刻模加工面的輪廓清晰、邊緣部分的毛刺少、作為精密塑料模具用鋼，德松模具鋼經(jīng)銷的NAK80模具鋼得到用戶更廣泛的支持。
NAK80模具鋼是便于使用的預(yù)硬鋼，是在廠前已施以最佳條件熱處理的預(yù)硬鋼、可以直接進(jìn)行刻模加工。不用擔(dān)心熱處理產(chǎn)生的尺寸變化和變形、可大幅度縮短模具制造工期。
為了賦予塑料成形制品以艷麗光澤、表現(xiàn)出外觀的美感和透明感、需要對(duì)模具進(jìn)行鏡面研磨，光滑的成形制品表面可帶來(lái)舒適的觸感和不易附著塵污等功能美的效果。接近模具制作過(guò)程的最終階段、在多靠工匠手工作操作的研磨工序中、需要模具鋼具有穩(wěn)定的鏡面精加工性。具有高純凈度的NAK80模具鋼研磨非常容易并且較少出現(xiàn)問(wèn)題、因此是一款擁有很多回頭客的塑膠模具鋼。
塑料模具在試制階段、設(shè)計(jì)變更和模具修改的情況很多、少不了用到堆焊。另外，施以美觀精細(xì)加工的模具會(huì)在反復(fù)的成形工程中產(chǎn)生磨損和缺損等，有時(shí)也需要焊接補(bǔ)修。NAK80模具鋼材在焊接后通過(guò)時(shí)效處理、可以得到均勻的硬度，因此不用擔(dān)心焊接痕跡和蝕紋不勻，再行研磨后鏡面也可得到復(fù)蘇。
為塑料成形制品帶來(lái)質(zhì)感和表情的是模具表面裝飾加工，不僅能展現(xiàn)外觀的美感和高級(jí)感、還具有改善觸感的效果和延長(zhǎng)產(chǎn)品壽命的效果，是塑料產(chǎn)品中不可缺少的要素。純凈度高、組織均勻的NAK80模具鋼更適用于以下蝕刻方式：
■ 利用化學(xué)藥品在金屬上腐蝕出花紋圖案的表面處理方法；
■ 賦予花紋圖案和凹凸的加工(模具上加工成反轉(zhuǎn)的花紋圖案)；
德松模具鋼經(jīng)銷的NAK80塑料模具鋼被廣泛使用在透明產(chǎn)品塑膠模具，光學(xué)電子產(chǎn)品模具、要求有良好的表面光潔度的電蝕模具、長(zhǎng)期生產(chǎn)的高硬度精密模具、鏡面拋光模具、電視機(jī)濾光板、化妝品盒、動(dòng)模鑲件等模具鋼上面。

線膨脹系數(shù)
溫度℃	14-100	14-200	14-300	14-400	14-500	14-600
膨脹系數(shù)	10.0	11.9	12.6	13.7	13.9	14.3
熱處理工藝
熱處理方式		加熱溫度℃		冷卻方式		硬度HRC
固溶		850		空冷		31-34
時(shí)效		520-540		空冷		37-43

加工處理：
焊接：利用丙烷氣、天然氣噴燒進(jìn)行預(yù)熱后和后補(bǔ)熱處理時(shí)，為防止開(kāi)裂起見(jiàn)，實(shí)行全面加熱為宜。堆焊或使用中焊補(bǔ)裂紋時(shí)，往往焊層較厚，視堆焊量的多少，有是即使稍微犧牲尺寸變化，也要在堆焊后立即消除應(yīng)力（870℃）并進(jìn)行時(shí)效處理（500-520℃）。
氣體軟氮化：軟氮化溫度520℃,氮化時(shí)間5h,軟氮化后表層硬度可達(dá)750HV。
常規(guī)球化退火：退火溫度780-810℃，,以25℃/每小時(shí)的冷卻速度隨爐緩慢降至≤650℃出爐空冷。該工藝熱處理時(shí)間長(zhǎng)達(dá)20小時(shí)以上，退火后碳化物的顆粒不均勻，會(huì)影響后續(xù)的冷加工及最終的淬、回火組織和性能。
等溫球化退火：退火溫度780-810℃，快冷至690-720℃，進(jìn)行等,再出爐空冷。該工藝節(jié)省熱處理時(shí)間(整個(gè)工藝過(guò)程需時(shí)間12-18小時(shí))，處理后的組織中碳化物細(xì)小均勻。
重復(fù)球化退火：第一次加熱到810℃后冷卻至650℃，再加熱到790℃后冷卻到≤650℃出爐空冷。該工藝雖可節(jié)省一定的時(shí)間，但工藝操作過(guò)程比較繁瑣。
淬火/回火/冷處理：淬火溫度830-860℃，油冷?；鼗饻囟?70-190℃。冷處理溫度-50~ -78℃。
倘若使用氣體加熱器預(yù)加熱或加熱時(shí)，整塊工件應(yīng)同時(shí)受熱，以免出現(xiàn)破裂。如因燒焊或使用或同時(shí)出現(xiàn)破裂而需給予修補(bǔ)時(shí)，焊料往往比較多，在這情況下縱使會(huì)令尺寸有些微改變，亦須在燒焊后立即進(jìn)行應(yīng)力消除（于870℃），及給予時(shí)效硬化處理，溫度為500-520℃。
下載 ?? NAK80說(shuō)明書(shū)

扁料厚	扁料闊	圓料直徑
10mm~800mm	50mm~1200mm	10mm~1000mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫(kù)記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢。

元素	碳C	硅Si	錳Mn	鎳Ni	鉬Mo	銅Cu	鋁Al	易切材料
含量	0.15	0.3	1.5	3.0	0.3	1.0	1.0	++

日本進(jìn)口NAK80模具鋼|撫順NAK80模具鋼材供應(yīng)商 - 德松模具鋼

NAK80模具鋼

在線客服

客服電話
